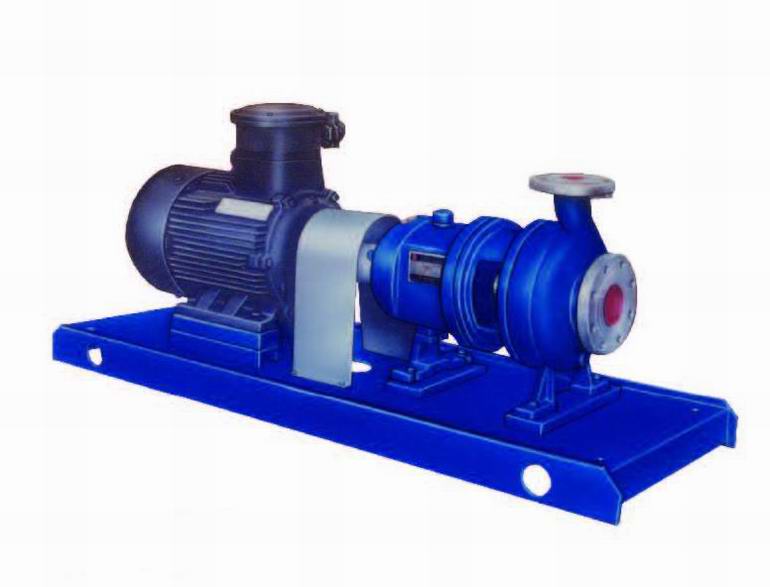

AN系列化工流程泵 |
|
 AN系列化工流程泵，根據不同介質采用多種材質分為ANF型和ANC型。該產品是本公司與上海艾索公司在吸收國際先進泵業技術基礎上，按照美國ANSI標準共同研制成功的新一代泵類產品。其性能要求和安裝尺寸完全符合美國ANSI B73.1M/B73.2M標準，各項技術指標均已達到國際先進水平。AN系列化工流程泵可與美國GOUDLS公司3196和3198系列、DURCO公司MARKⅢ系列、I.D.P公司CPX系列等泵互換。該產品運行可靠，使用壽命長，操作方便，被廣泛應用于化工、石油、醫藥、冶金、輕工、環保、建筑等行業。
<<點擊放大 |

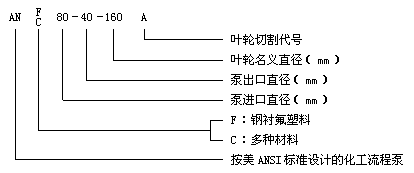

代號說明
|
|
材料選用 |
材料 |
聚全氟乙丙烯 |
鑄鐵 |
球鐵 |
20合金鋼 |
1Cr18Ni9 |
1Cr18Ni9Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
鈦 |
鎳 |
代號 |
F46 |
HT200 |
QT400 |
Alloy20 |
304 |
305 |
316 |
316L |
Ti |
Ni |
|
性能范圍
|
流量：7-662.2m3/h；揚程：6.7-123.6m；工作壓力≤2.5MPa
工作溫度：ANF型-20°C-140°C；ANC型-80°C-300°C |

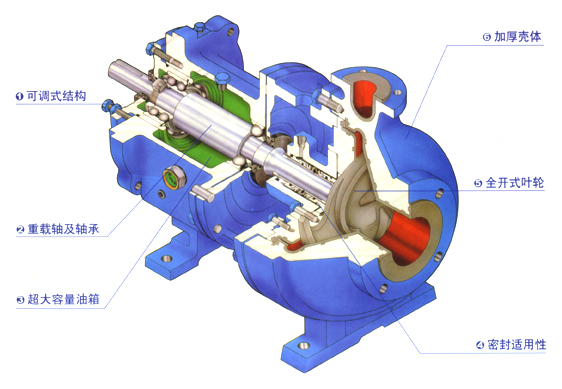

設計特點
|
- 可調試結構：簡單調節機外螺栓即可恢復原有的流量、揚程與效率，從而可長期節約能源及減少零件修理更換。
- 重載軸及軸承：臨界轉速高、剛性強、撓度小、安全可靠。雙列推力軸承，軸向位移小，軸承的平均壽命達到10年。
- 超大容量油箱：大油量能更好地散熱降低油溫，軸承運轉時溫度更低，使用壽命更長。
- 密封適用性：標準機械密封設計，配置密封靈活、方便。根據使用工況可配置單端面密封、雙端面密封及集裝式密封；密封可外裝或內裝。精心設計的密封腔有助于密封面的潤滑與散熱，可延長使用壽命。
-
全開式葉輪：可輸送顆粒、條狀或磨蝕性倒掛。磨拓面積比閉式葉輪大一倍，葉輪壽命更長。背葉輪設計降低了徑向推力負荷及密封腔壓力。氟塑料葉輪內置金屬嵌件增強葉輪剛性，與主軸的金屬聯接確保扭矩傳遞。
- 加厚殼體：采用厚壁設計，可靠性更大，壽命更長。后部拉出式的設計更便于保養。用高壓模塑和
 型槽技術，消除氟塑料襯層的裂紋和脫殼。
|
ANC型性能參數表
規格型號 |
流量Q
(m3/h) |
揚程H
(m) |
轉速
(r/min) |
效率
(%) |
電機功率
(kw) |
NPSHr
(m) |
電機機座號
(IEC) |
重量
(kg) |
ANC40-25-150 |
14.2 |
26.5 |
2900 |
60 |
2.2 |
1.5 |
90L-2 |
144 |
ANC80-40-150 |
28.3 |
26.5 |
2900 |
66 |
4 |
2 |
112M-2 |
160 |
ANC80-50-150 |
47.2 |
26.5 |
2900 |
78 |
5.5 |
2.7 |
132S1-2 |
196 |
ANC40-25-200 |
18.9 |
52.9 |
2900 |
59 |
7.5 |
2.4 |
132S1-2 |
246 |
ANC80-40-200 |
37.8 |
52.9 |
2900 |
63 |
11 |
2.2 |
160M1-2 |
303 |
ANC-80-50-200 |
56.7 |
52.9 |
2900 |
69 |
15 |
2.7 |
160M2-2 |
353 |
ANC100-80-200 |
94.6 |
52.9 |
2900 |
82 |
30 |
4 |
200L1-2 |
415 |
ANC50-25-250 |
18.9 |
74.1 |
2900 |
51 |
15 |
1.8 |
160M2-2 |
353 |
ANC80-40-250 |
37.8 |
74.1 |
2900 |
65 |
22 |
2.1 |
180M-2 |
417 |
ANC80-50-250 |
56.7 |
74.1 |
2900 |
64 |
30 |
3.6 |
200L1-2 |
479 |
ANC100-80-250 |
113.4 |
74.1 |
2900 |
72 |
45 |
3.4 |
225M-2 |
564 |
ANC150-100-250 |
188.6 |
18.6 |
1450 |
78 |
15 |
2 |
160M2-2 |
457 |
ANC80-40-330 |
73.2 |
123.6 |
2900 |
60 |
55 |
4 |
250M-2 |
650 |
ANC80-50-330 |
103.6 |
115.2 |
2900 |
69 |
55 |
4.5 |
250M-2 |
663 |
ANC100-80-330 |
160 |
83.3 |
2900 |
72 |
75 |
5 |
280S-2 |
854 |
ANC150-100-330 |
207 |
31.7 |
1450 |
77 |
22 |
2 |
180M-2 |
490 |
ANC200-150-330 |
378.2 |
28.7 |
1450 |
80 |
45 |
2.7 |
225M-2 |
710 |
ANC250-200-330 |
662.2 |
28.7 |
1450 |
84 |
55 |
4.5 |
250M-2 |
866 |
ANC200-150-380 |
378.2 |
42.4 |
1450 |
83 |
55 |
3.6 |
250M-2 |
840 |
ANC250-200-380 |
662.2 |
42.4 |
1450 |
83 |
110 |
6 |
315S-2 |
1496 |
|
ANF型性能參數表
規格型號 |
流量Q
(m3/h) |
揚程H
(m) |
轉速
(r/min) |
效率
(%) |
電機功率
(kw) |
NPSHr
(m) |
電機機座號
(IEC) |
重量
(kg) |
ANF80-40-160 |
25 |
30 |
2900 |
53 |
5.5 |
2 |
132S1-2 |
140 |
ANF80-40-160A |
20 |
26 |
2900 |
50 |
4 |
1.5 |
112M-2 |
140 |
ANF80-40-160B |
20 |
20 |
2900 |
51 |
4 |
1.5 |
112M-2M |
140 |
ANF80-40-250 |
25 |
70 |
2900 |
35 |
15 |
1.6 |
160M2-2M |
305 |
ANF80-40-250A |
24 |
54 |
2900 |
36 |
11 |
1.6 |
160M1-2 |
305 |
ANF80-40-250B |
22 |
46 |
2900 |
36 |
11 |
1.3 |
160M1-2 |
305 |
ANF100-80-250 |
100 |
70 |
2900 |
64 |
30 |
3.1 |
200L1-2 |
420 |
ANF100-80-250A |
90 |
62 |
2900 |
64 |
22 |
2.8 |
180M-2 |
420 |
ANF100-80-250B |
85 |
46 |
2900 |
58 |
15 |
2.6 |
160M2-2 |
420 |
ANF80-40-160 |
12.5 |
8 |
1450 |
46 |
0.75 |
0.7 |
802-4 |
120 |
ANF80-40-250 |
12.5 |
16 |
1450 |
33 |
2.2 |
1.3 |
100L1-4 |
250 |
ANF100-80-250 |
50 |
18 |
1450 |
49 |
4 |
1.8 |
112M-4 |
350 |
ANF100-80-330 |
80 |
33 |
1450 |
62 |
15 |
1.6 |
160L-4 |
450 |

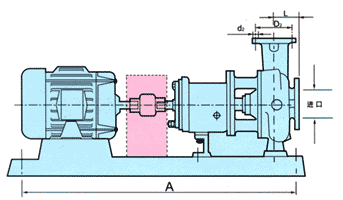

尺寸圖
|
|
ANF、ANC型安裝尺寸 |
產品型號 |
底板號 |
A
(mm) |
B
(mm) |
X
(mm) |
H
(mm) |
L
(mm) |
ØD1
(mm) |
n-Ød1
(mm) |
ØD2
(mm) |
n-Ød2
(mm) |
40-25-150 |
1# |
1080 |
229 |
166 |
132 |
102 |
110 |
4-18 |
85 |
4-14 |
80-40-150 |
160 |
8-18 |
110 |
4-18 |
80-40-160 |
160 |
8-18 |
110 |
4-18 |
80-50-150 |
2# |
1257 |
305 |
160 |
8-18 |
125 |
4-18 |
40-25-200 |
110 |
4-18 |
85 |
4-14 |
80-40-200 |
3# |
1410 |
381 |
210 |
160 |
8-18 |
110 |
4-18 |
80-50-200 |
242 |
160 |
8-18 |
125 |
4-18 |
100-80-200 |
4# |
1562 |
280 |
180 |
8-18 |
160 |
8-18 |
50-25-250 |
3# |
1410 |
216 |
125 |
4-18 |
85 |
4-14 |
80-40-250 |
160 |
8-18 |
110 |
4-18 |
80-50-250 |
4# |
1562 |
242 |
160 |
8-18 |
125 |
4-18 |
100-80-250 |
280 |
180 |
8-18 |
160 |
8-18 |
150-100-250 |
3# |
1410 |
343 |
254 |
240 |
12-22 |
180 |
8-18 |
80-40-330 |
4# |
1562 |
267 |
160 |
8-18 |
110 |
4-18 |
80-50-330 |
292 |
160 |
8-18 |
125 |
4-18 |
100-80-330 |
5# |
1664 |
483 |
318 |
180 |
8-18 |
160 |
8-18 |
150-100-330 |
4# |
1562 |
381 |
406 |
368 |
240 |
12-22 |
180 |
8-18 |
200-150-330 |
295 |
12-22 |
240 |
12-22 |
250-200-330 |
457 |
152 |
355 |
12-24 |
295 |
12-22 |
200-150-380 |
295 |
12-22 |
240 |
12-22 |
250-200-380 |
5# |
1664 |
483 |
483 |
355 |
12-24 |
295 |
12-22 |
|
